精正自動化 智能數顯壓力控制器
所屬分類： 變送器 服務熱線：0517-86884918 18915125885
適用場合：工業自控環境，涉及水利水電、鐵路交通、智能建筑、生產自控、航空航天、軍工、石化、油井、電力、船舶、機床、管道等眾多行業。
產品概述：
一、產品簡介
智能數顯壓力控制器是集壓力測量，顯示 . 輸出，控制于一體的壓力測控產品。該產品為全電子結構，前端采用隔離膜充油壓阻式壓力傳感器，由高精度的 A/D 轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。智能壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量、顯示和控制。
二、智能壓力控制器技術性能
|
量 程 范 圍
|
0～5、20、100……1000KPa
|
|
0～2、20、35……100MPa
|
|
過 載 壓 力
|
2倍滿量程
|
|
測 量 介 質
|
與 316L不銹鋼兼容的各種氣體、液體
|
|
供 電 電 壓
|
24VDC
|
|
輸 出 信 號
|
4~20mA標準信號輸出（可選）
|
|
兩路控制點繼電器輸出 220VAC 3A
|
|
精 確 度
|
± 0.3%F.S
|
|
長 期 穩 定 性
|
≤±0.1%F.S/年
|
|
顯 示 方 式
|
0.56" 數碼管
|
|
顯 示 范 圍
|
-1999~9999
|
|
介 質 溫 度
|
－ 20～+85℃
|
|
環 境 溫 度
|
－ 20～+70℃
|
|
相 對 濕 度
|
0~80%
|
|
響 應 時 間
|
≤1ms
|
|
采 樣 速 率
|
4次/秒
|
|
膜 片 材 料
|
316L不銹鋼
|
|
殼 體 材 料
|
1Cr18Ni9Ti
|
|
壓 力 接 口
|
外螺紋 M20*1.5或用戶自定
|
|
防 護 等 級
|
IP65
|
三、智能壓力控制器產品特點
1 、 100 標準儀表安裝
2 、兩路控制點現場設定
3 、 4~20mA 標準信號輸出（可選）
4 、兩路控制點繼電器輸出 220VAC 3A
5 、 4 位 LED 數碼管顯示，無視值誤差
四、智能壓力控制器安裝
4.1 機械安裝：BPK104 可以通過壓力管接頭（ M20*1.5 ）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。
注：量程小于 100KPa 時必須垂直安裝。
4.2 電氣連接：
為了防止電磁干擾的影響應注意以下事項：
• 線路連接盡量短
• 采用屏蔽線
• 盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線
• 若用微型軟管安裝，殼體必須單獨接地

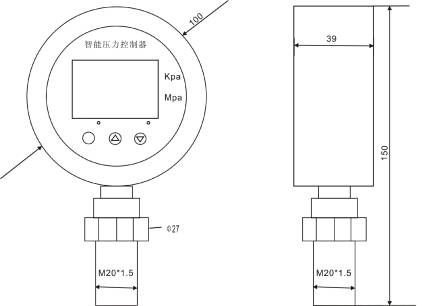

五、智能壓力控制器外形尺寸 （單位： mm ）
|
